Cette antenne est constituée d'une antenne hentenna classique à laquelle on a ajouté un reflecteur.
Par rapport à l'antenne squelette 3 éléments: le gain est similaire par contre, le rapport avant-arrière est un peu moins marqué.
HEN+ réflecteur => Gain avant 11.52 dBi   F/B : 12.08 dB
Ant.squelette 3él. => gain avant 11.29 dBi  F/B : 19.46 dB
Sa construction  est plus aisée.
Les dimenssions sont reprises de la page de DK7ZB.


Modelisation :

Frequence : 50.100 Mhz
Eléments : tube Alu 12mm


Numérotation des segments:

hen antenna with reflector



 Calcul:

Antenne hen reflecteur calcul

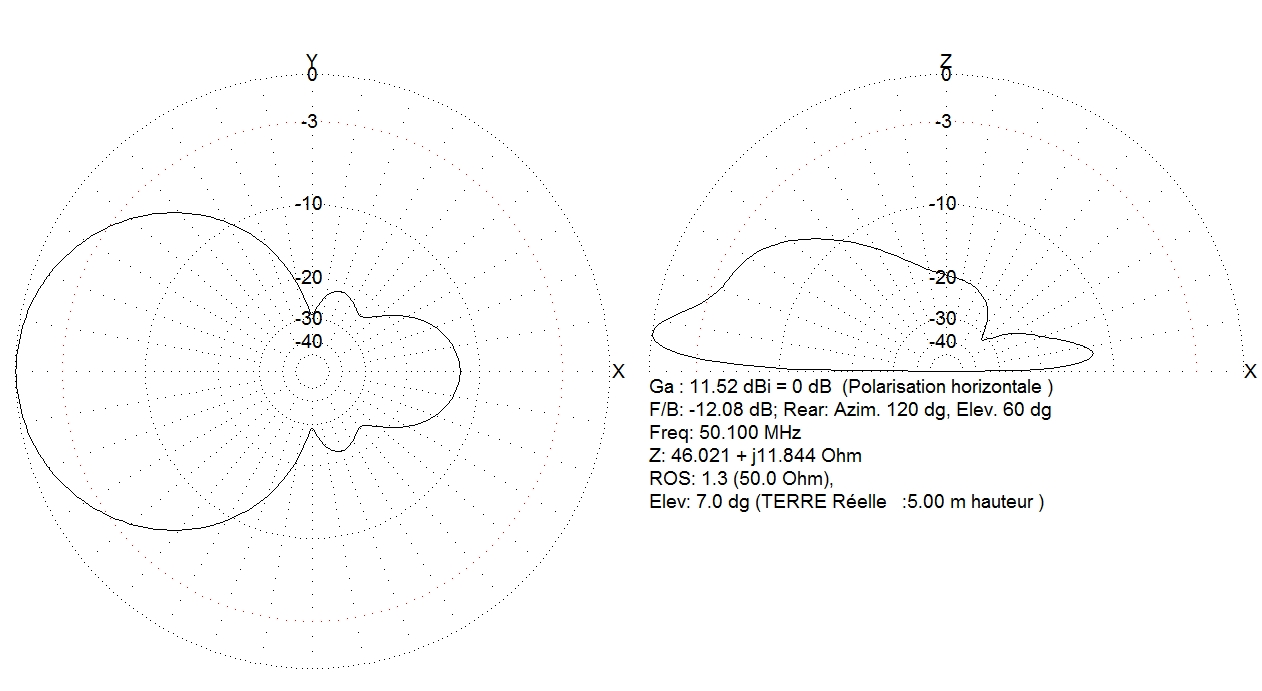

Champs lointains

 Antenne hen reflecteur far fieldsl

Champs lointains 3D

Antenne hen reflecteur far fieldsl 3D


Télécharger le fichier de modélisation ici



Réalisation pratique et assembalge :

Matériel nécessaire :

  • Tube alu dia. 9 ou 12 mm
  • Plaque plexi : 200 mm X 50 mm
  • Vis + écrous autoblocants + rondelles  M4
  • Etriers TV
  • Pièces de fixation antenns TV (éléments-boom)

Les tubes sont assemblés en applatissant les extrémités.

ON8IM hen antenna with reflector 001ON8IM hen antenna with reflector 002ON8IM hen antenna with reflector 003
 antenne hen reflecteur assembalge 001antenne hen reflecteur assembalge 002
