Cette antenne n'a rien à voir avec les nombreuses expéditions en VP2E. L'abréviation VP2E signifie en anglais : Antenne 2 éléments polarisée verticalement

Cette antenne s'avère avantageuse là où des performances sur des fréquences plus basses sont requises. Elle peut remplacer avantageusement une GP sur 80m. Cette antenne mise au point par HB9SL est assez répandue chez les amateurs russes. J'ai trouvé pas mal d'articles en Russe, Bulgare, etc. par contre, je n'ai rien trouvé en français,j'en ai trouvé néanmoins un en anglais( voir liens ci-dessous).

http://lz2zk.com/antennas/page86/index.html

http://www.reflections.co.nz/wordpress/archives/214





Les dimenssions sont reprises dans le schéma ci-dessous.

 VP2E antenna

L'antenne a été modélisée avec MMANA-GAL. Vous trouverez le ficher de modélisation ici.

La fréquence de modélisation est 3.576 Mhz. Il est possible de redimenssioner l'antenne pour une autre fréquence via le programme (n'oubliez pas alors de changer la hauteur par rapport au sol).

Les dimenssions du schéma donnent une adaptation correcte. Néanmoins l'inconvénient majeur de cette antenne est sa bande passant relativement étroite (45 Khz pour ROS max=2.0).

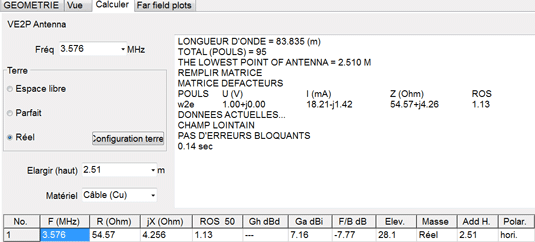

VP2E calcul

L'angle de radiation est intéressant le gain théorique en dBi également.

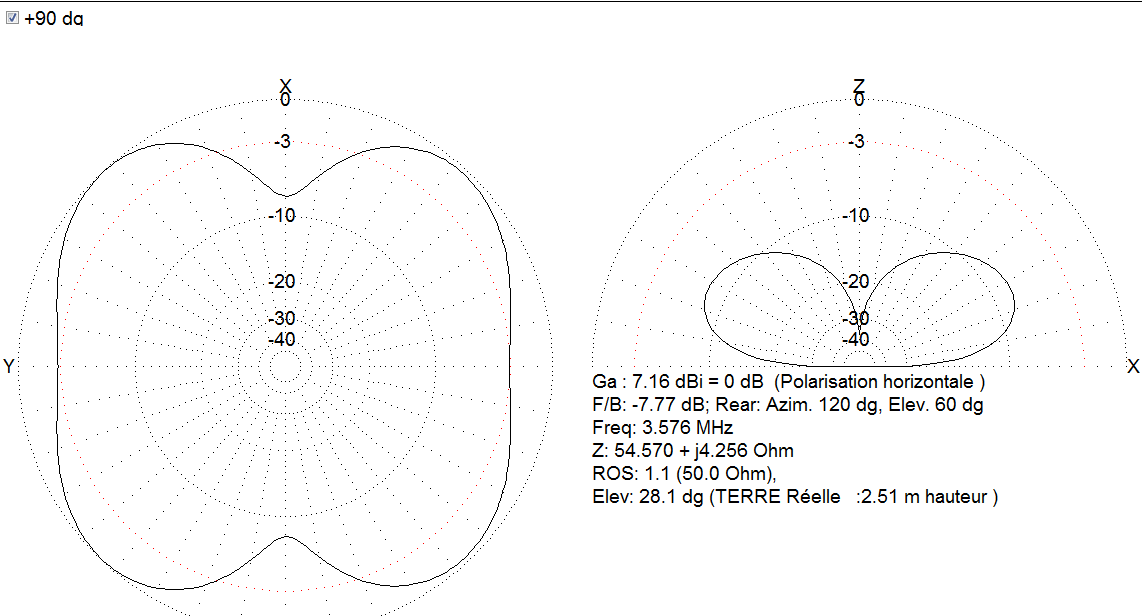

VP2E farfields

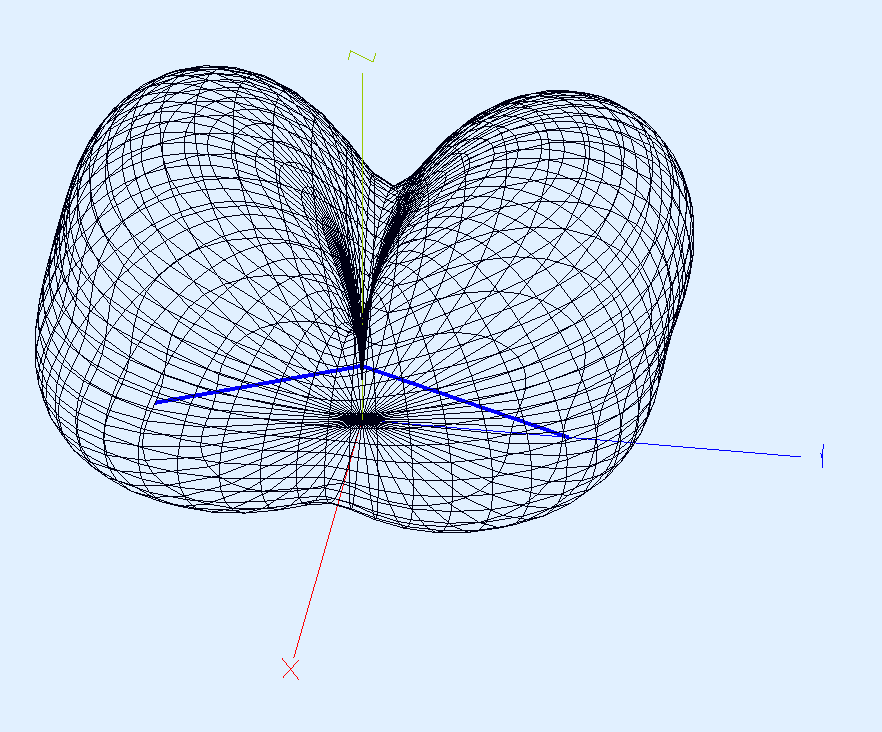

VP2E farfields 3D

Reste à évaluer les résultats en pratique.
